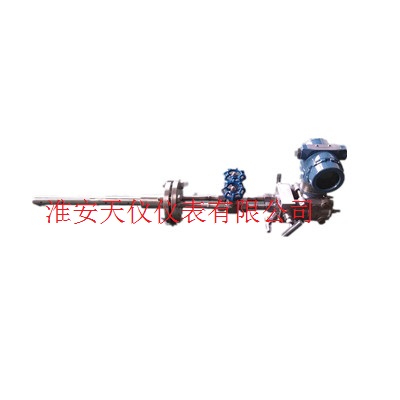

型號：TY-ANB
適用壓力：Pn≤6.4MPa
適用管徑：DN50～DN4000
用途及特點：適用于大管徑，大流量的圓管及矩形管道中的流量測量，控制和調節，在風量測量中運用比較廣泛。它具有壓力損失小，造價低，要求測量管段比較短等特點。
阿牛巴流量計 主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重復性。設計理論符合伯努力方程原理，并可用JJG／640－90規程進行檢驗。
用途及特點
阿牛巴流量計 以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品�？蓮V泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1 獨有的內部二次平均結構，提供了高精度（讀數±1%）和高重復性（±0.1%）。
2外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有高強度，也便于選用耐高溫，耐腐蝕的材料。
a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。
b適用于方形或矩形管道。
c對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d 均速管+三閥組+變送器，組成一體化結構，使用方便。
e無流量系數飄移，長期穩定。
f獨家提供直觀的共振驗算，確保長期穩定運行。
g壓損小能耗低，節能效果顯著
h 安裝簡便節省人工，價格低交貨迅速（1周）
主要技術指標
1適用于測量液體、氣體和蒸汽的流量
2準確度為被測實際流量值的±1%
3測量的重復性為±0.1%
4流量的量程比，典型的為了10：1（差壓值100：1）
5最高工作溫度達500℃（用適當的材質和安裝件）
6最高工作壓力達400Bar（40MPa）
7最高粘度為500 cp
8要求上下游直管段的長度較短
9標準不銹鋼牌號
10 長期精度不受磨損的影響
型譜
|
型譜
|
說明
|
|
TY-ANB-
|
|
節流裝置
|
|
安裝形式
|
M
|
|
螺紋
|
|
F
|
|
法蘭
|
|
本體材質
|
|
1-
|
|
碳鋼
|
|
2-
|
|
不銹鋼
|
|
3-
|
|
耐高溫材質
|
|
測量管徑
|
|
50-
|
|
DN50
|
|
65-
|
|
DN65
|
|
80-
|
|
DN80
|
|
100-
|
|
DN100
|
|
125-
|
|
DN125
|
|
150-
|
|
DN150
|
|
200-
|
|
DN200
|
|
225-
|
|
DN225
|
|
250-
|
|
DN250
|
|
300-
|
|
DN300
|
|
350-
|
|
DN350
|
|
400-
|
|
DN400
|
|
450-
|
|
DN450
|
|
500-
|
|
DN500
|
|
600-
|
|
DN600
|
|
800-
|
|
DN800
|
|
900-
|
|
DN900
|
|
1000-
|
|
DN1000
|
|
工作壓力
|
|
1
|
|
0.6 MPa
|
|
2
|
|
1.6 MPa
|
|
3
|
|
2.5 MPa
|
|
4
|
|
4.0 MPa
|
|
5
|
|
6.4 MPa
|
|
6
|
|
10.0 MPa
|
|
工作溫度
|
|
1
|
|
120℃以下
|
|
2
|
|
220℃以下
|
|
3
|
|
500℃以下
|
|
介質類型
|
|
LC
|
|
干凈液體
|
|
GC
|
|
清潔氣體
|
|
LT
|
|
易臟液體
|
|
GT
|
|
易臟氣體
|
|
VM
|
|
飽和蒸汽
|
|
VH
|
|
過熱蒸汽
|
|
附件
|
|
00
|
不帶附件
|
|
01
|
僅帶差壓變送器
|
|
10
|
僅帶流量積算儀
|
|
11
|
帶差壓變送器和流量積算儀
|
|
